3D建模對于新手來說可能是令人生畏的。從2D圖像創建模型可以更直觀地進入該領域。事實上,有幾種方法可以將JPGPNG文件轉換為STL文件,以便從圖像中導出3D模型。


但在我們解釋這些方法之前,讓我們談談它們不是什么:雖然3D模型可以用平面圖片制作,但本文中描述的方法不會產生完整,詳細的3D模型。相反,我們將要討論的方法更適合于為平面2D設計提供三維,但仍然或多或少平坦的物理形式。


因此,如果你想知道你是否會立即使用它的圖片來獲得蒙娜麗莎的半身像,那么答案是否定的(除非你稍微調整一下你的藝術肌肉)。但這并不意味著以下方法沒有用途!


方法一:使用Windows系統提供的3D構建起應用程序

第一個也許是最簡單的選擇是使用幾乎所有最新Windows計算機上預裝的3D構建器應用程序。該應用程序具有可以非常輕松地將圖像轉換為STLOBJ文件的功能。請注意,這不適用于Mac,僅適用于Windows 10.以下是它的完成方式:


1如果您的計算機上還沒有3D構建器應用程序,請從Microsoft Store下載它。

2下載并安裝應用程序后,將圖像拖到工作區或單擊插入菜單中的添加,然后選擇圖像。

3調整色階平滑滑塊,直到圖像清晰明亮。您還可以在輪廓高度貼圖邊緣印記等方法之間切換,以獲得不同的效果。

4如果您對模型感到滿意,請單擊導入圖像按鈕。在這里,您可以使用工作區底部的縮放工具更改比例。縮放時,通過單擊同一菜單中的鎖來鎖定比例是個好主意。


方法二:使用Cura

如果您沒有Windows計算機,另一種選擇是使用UltimakerCura的內置功能。該工具不如3D構建器中那么強大,但工作得非常好,甚至可以用于制作Lithophanes。如果您使用Cura作為切片器,這也更容易,因為您不需要導出和導入:

撒羅滿:如何將圖像(JPG / PNG)轉換為STL以進行3D打印

1如果您還沒有使用它,請從Ultimaker網站下載Ultimaker Cura切片機。

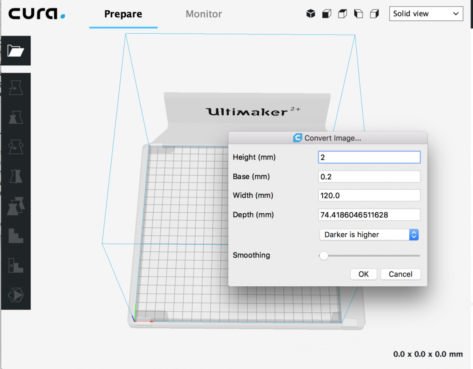

2將圖像拖入工作區,將圖像導入Cura

3導入圖像后,將出現一個具有不同設置的菜單。在這里,您可以更改高度,寬度,厚度,平滑度等。

4最后,您可以通過單擊文件,然后單擊導出將其導出為STLOBJ,或者您可以立即將其切片以進行3D打印。


方法三:Lithopane轉換器

將圖像轉換為3D可打印文件的另一種方法是制作石墨烯。你問的是什么是Lithophane?甲隱雕是使用厚度差異來改變通過的光本身的量的三維物體。這些變化產生圖像的暗部和亮部,看似嵌入在對象中。因此,只有在背后有光線時才能看到圖像,并且圖像不能由多種顏色制成。

撒羅滿:如何將圖像(JPG / PNG)轉換為STL以進行3D打印

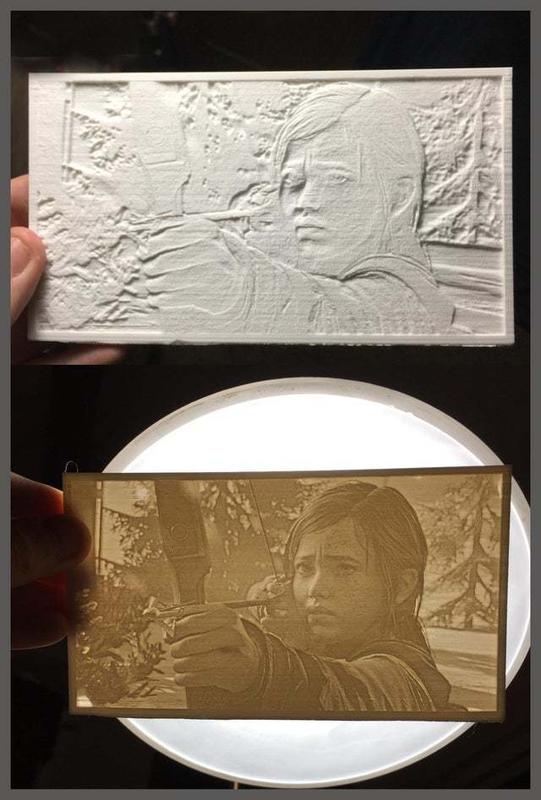

Lithopane僅適用于其后面的光源。

有許多方法可以制作石墨烯,但最簡單的方法是使用圖像到Lithophane轉換器,這是一種更強大的工具,具有更多的設置和比Cura方法更好的結果。


1點擊圖片菜單,將圖片上傳到網站。

2模型菜單中選擇您的Lithophane的形式。

3進入設置,然后模型設置。將最大尺寸更改為您認為將圖像縮放到的最大尺寸。

4進入設置圖像設置。在這里,您可以更改許多不同的設置,但唯一需要的更改是正圖像的第一個滑塊。

5返回模型菜單,單擊刷新然后下載。如果要打印3D,重要的是垂直打印100%填充。


通過上述三種方法可以將JPGPNG文件轉換為STL文件,如果你有更好的方法,請聯系小編哦。
